Das ist HUNTERs Körper — in 23 Teilen. Jedes Gehäuse-Element schützt, trägt oder verbindet das System. Ich habe die Teile designt, gedruckt, getestet und wieder verworfen, bis sie passten. Die Toleranzen in diesen Dateien sind keine Theorie — sie sind aus meinen Testdrucken gelernt.
Maus ziehen zum Drehen, Scrollrad zum Zoomen. Das Gesamtmodell dient ausschließlich als interaktive Montagevorschau; zum Download stehen nur die freigegebenen finalen Einzelteile.
Komplette Montageansicht mit Tastaturhälfte, Pixel-6a-Hälfte und aufgeklapptem 60-mm-Ringstand. Dieses Modell zeigt nur den Zusammenhang der Teile.
Montagevorschauen zeigen Funktion und Position. Darunter liegen ausschließlich die freigegebenen finalen Druckdateien.

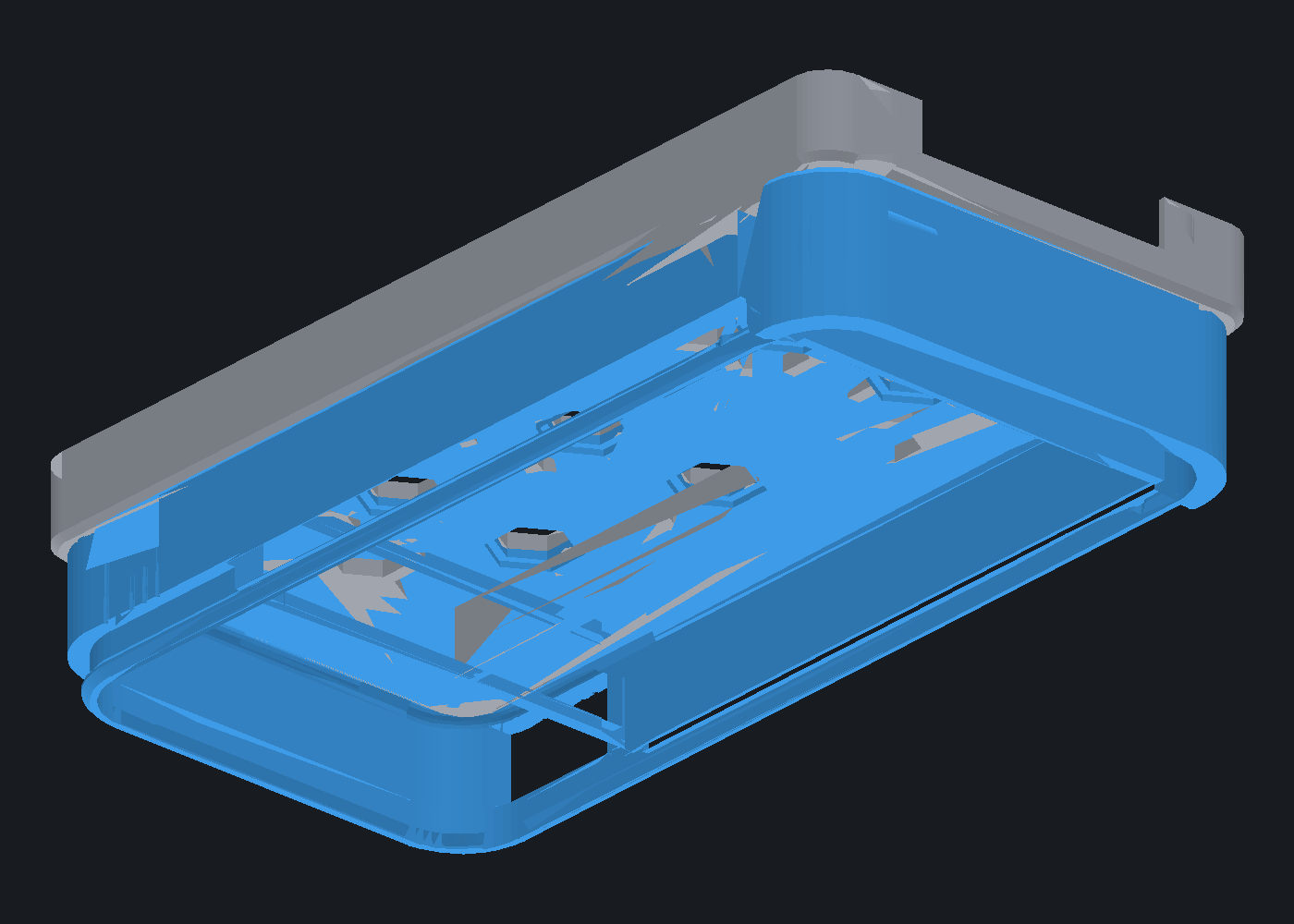

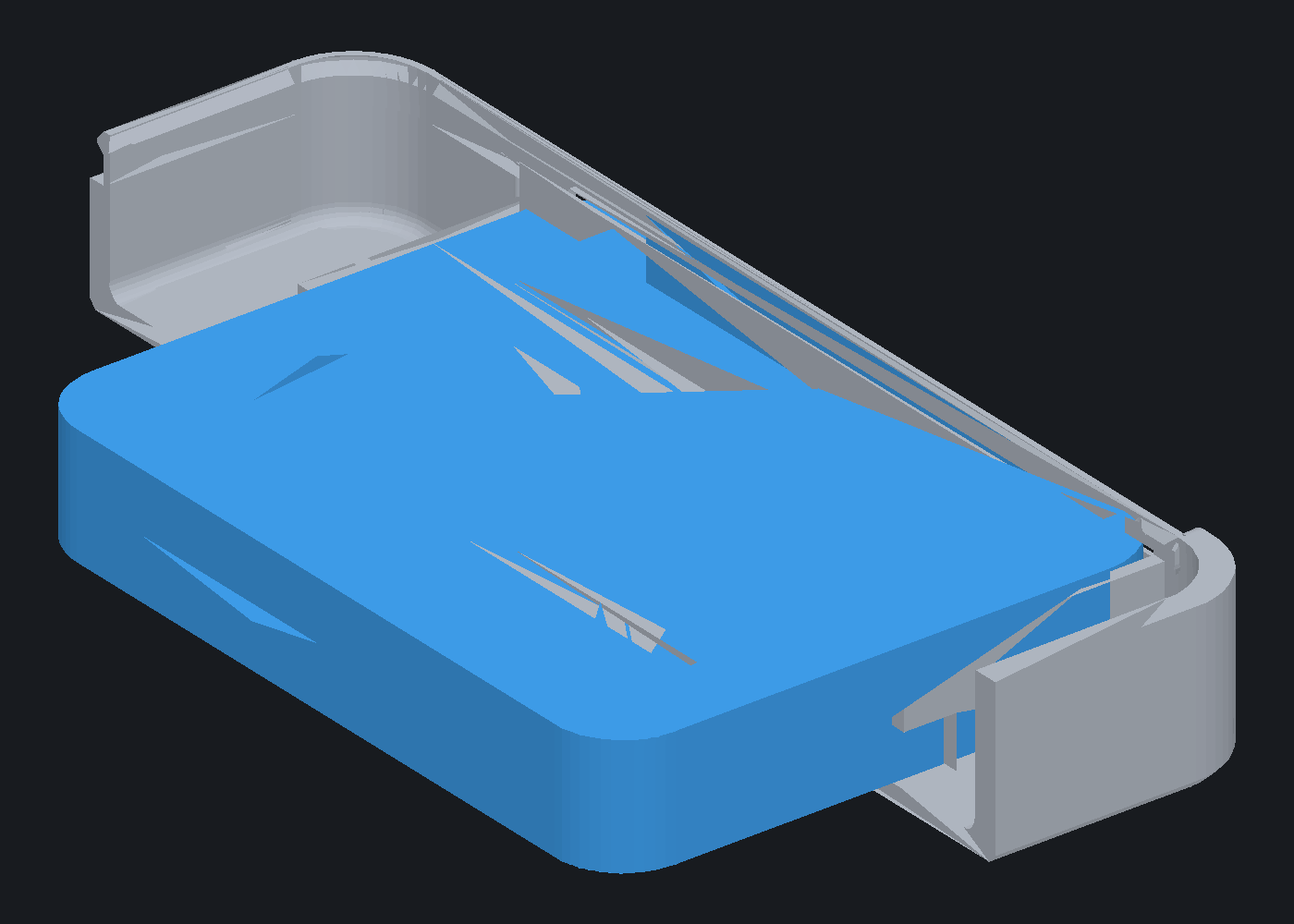

75,80 × 155,20 × 22,00 mm, Schiebedeckel und Anschlusskammer für eine Powerbank mit 100 × 76 × 16 mm. Digital geprüft; der physische Passformtest ist noch offen.

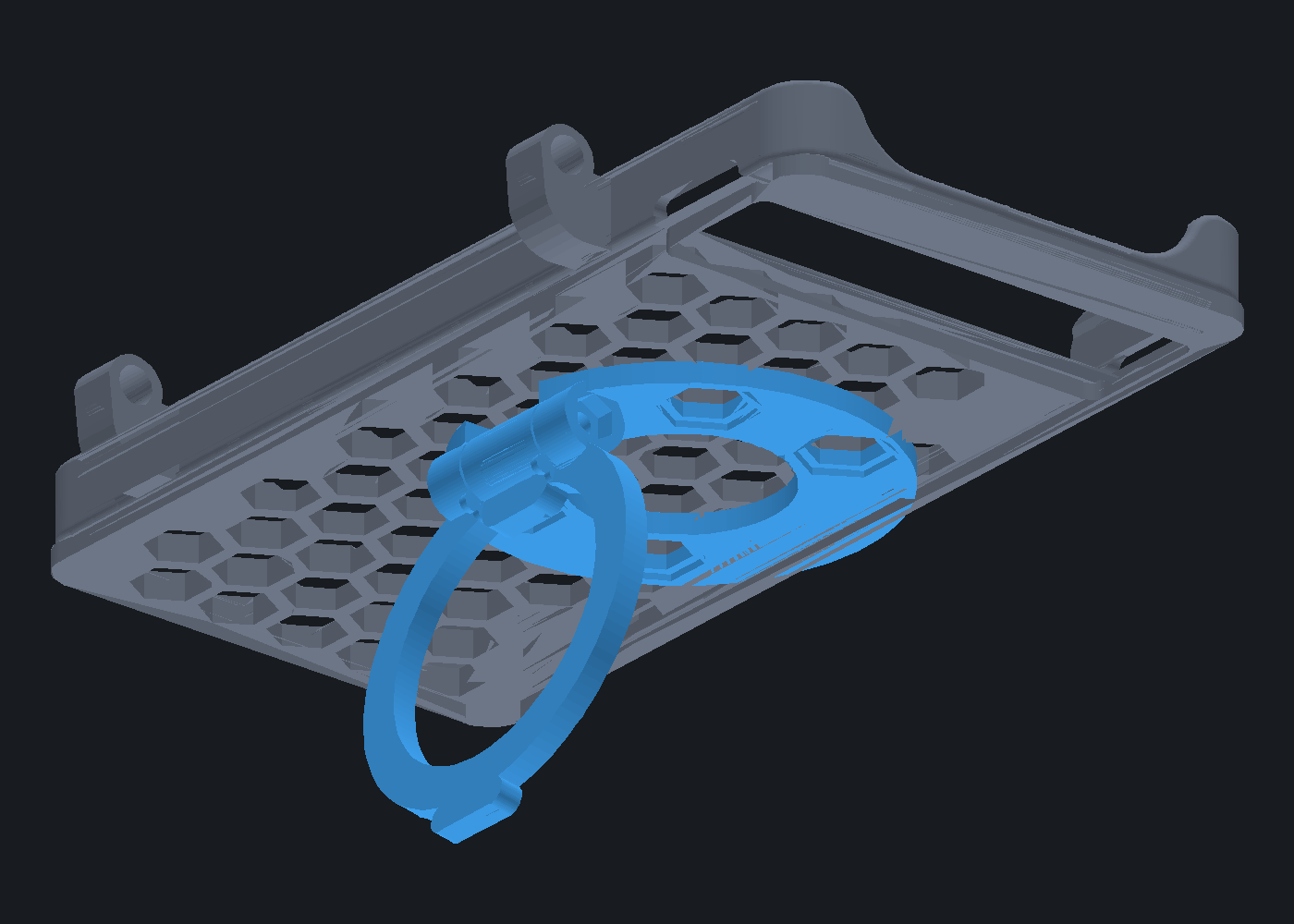

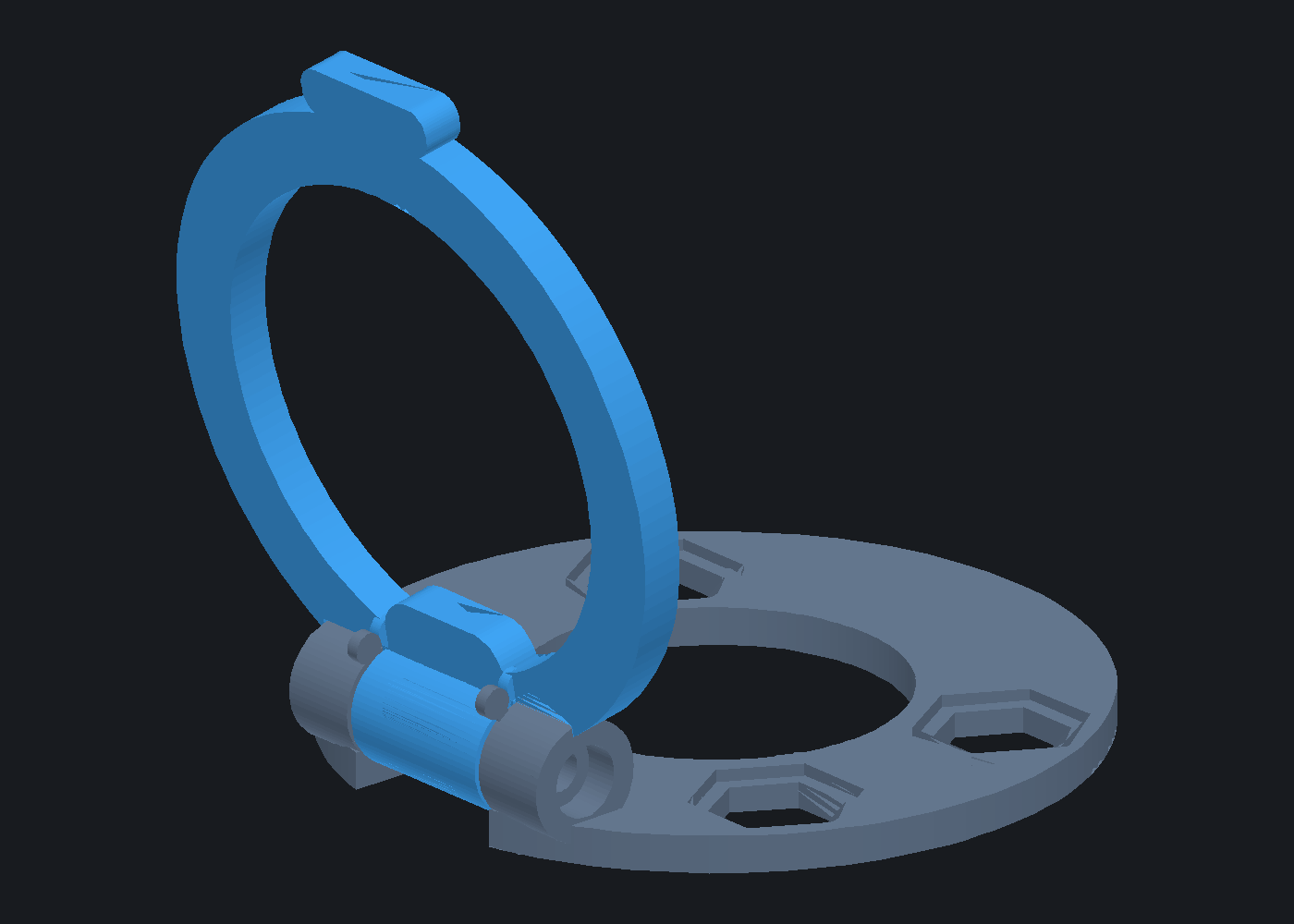

60-mm-Hex-Basis, 52-mm-Ring, M3-Scharnier und mechanischer Anschlag bei exakt 100°. Bewegung und Ausrichtung sind digital geprüft; ein physischer Druck ist noch nicht bestätigt.
Deckseitiger Einrastkragen 10,34 mm. Schaft 8,90 mm und versenkter Kopf 11,50 mm bleiben unverändert. Die Geometrie ist digital geprüft; der physische Testdruck ist noch offen.
Bei den Clips immer zuerst den Einzeltest drucken. Die Montagevorschauen aus den Viewern sind bewusst nicht in dieser Liste enthalten.
Die wichtigsten Hinweise aus dem geprüften Paket. Detaillierte Dokumente liegen zusätzlich im vollständigen ZIP.
Besonders für die flexible V6-Unterbox und alle einrastenden Clips.
Ringstand: 5 Wände und 35–45 % Infill. Clips mit großem Sechskantkopf aufs Druckbett.
V6 nominal 9,34 mm; die verstärkte Upgrade-Variante nutzt 10,34 mm. Drucker und Material entscheiden über die Passung.
Die gelieferten Dateien stehen bereits mit der korrekten Fläche auf Z=0.

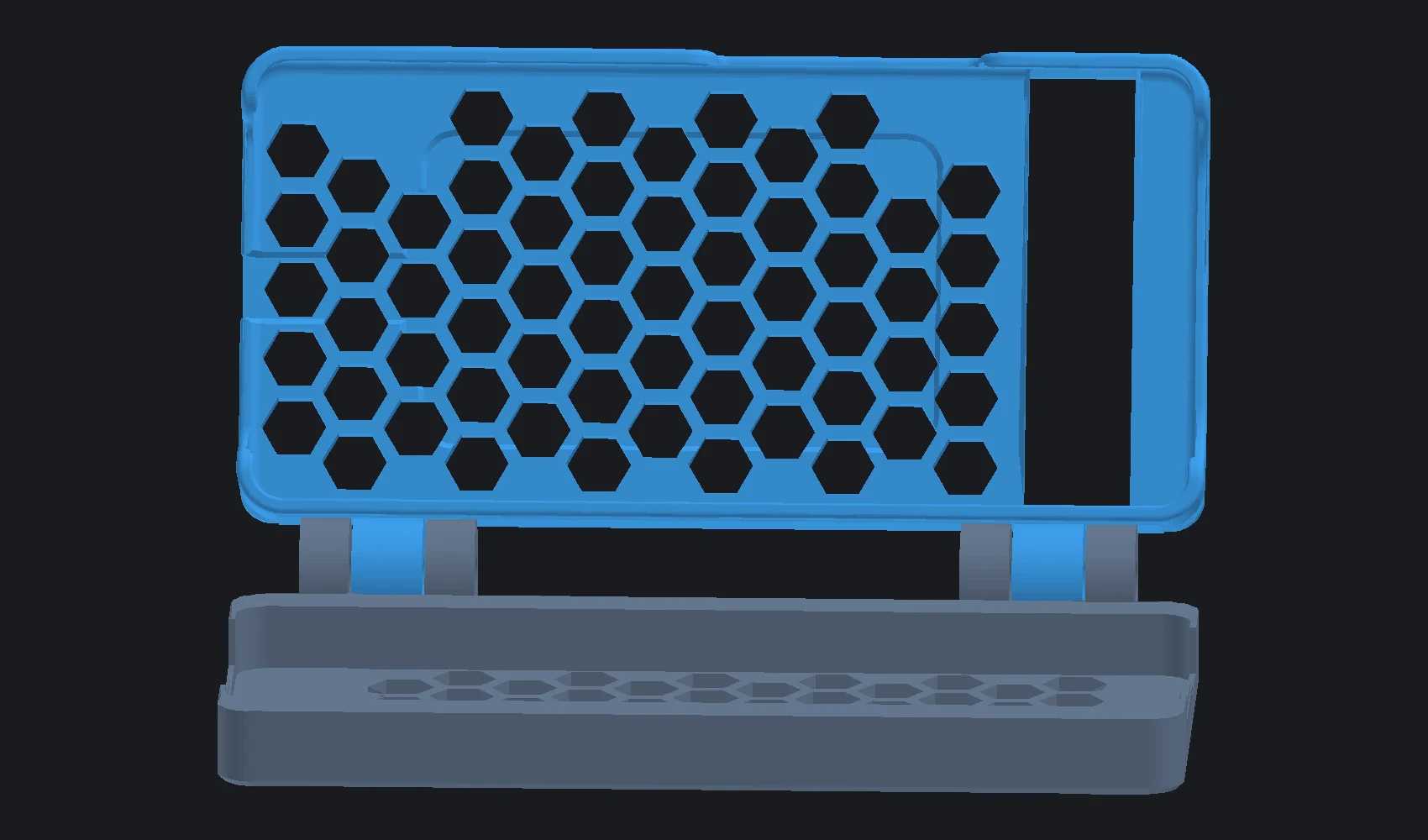

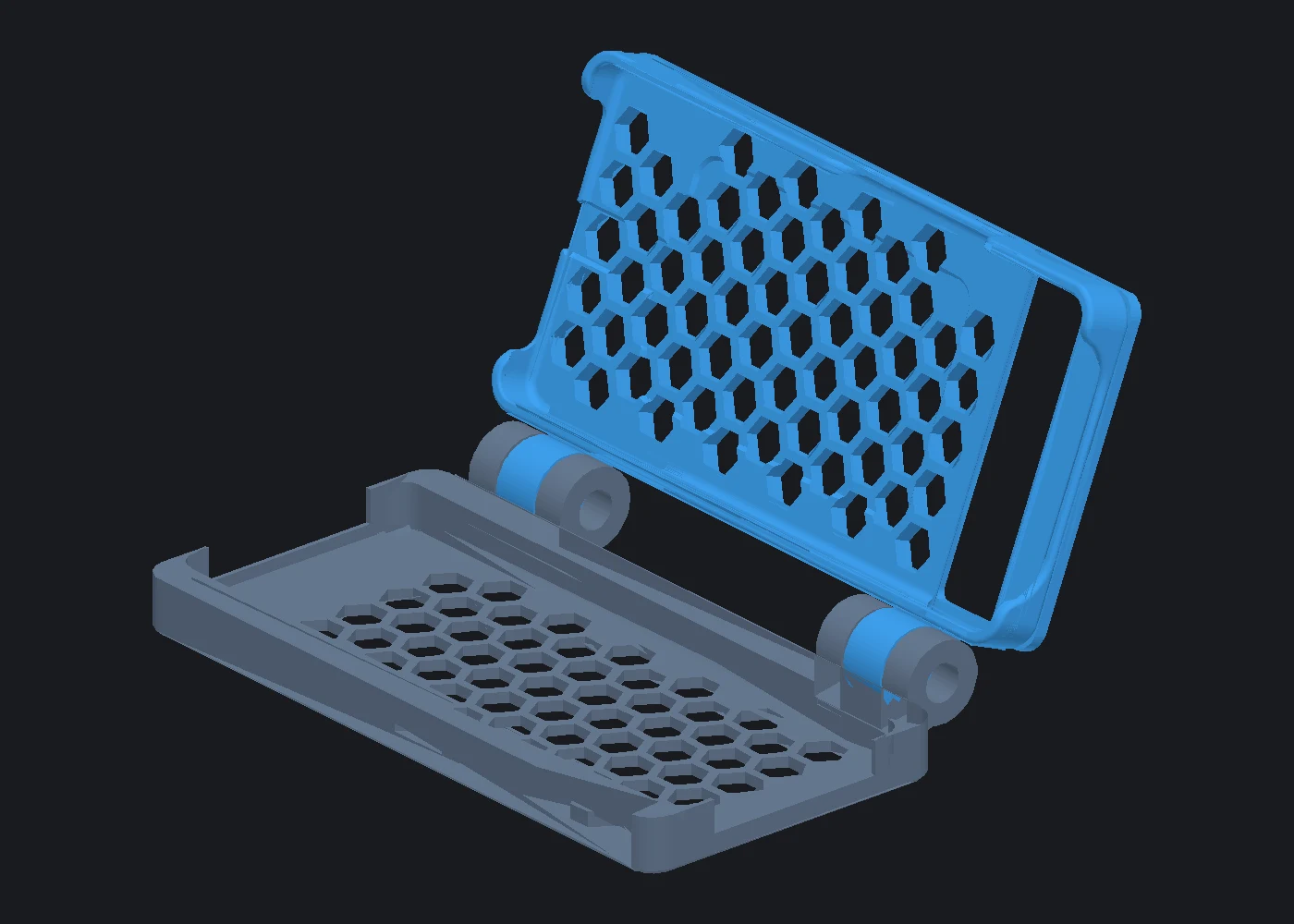

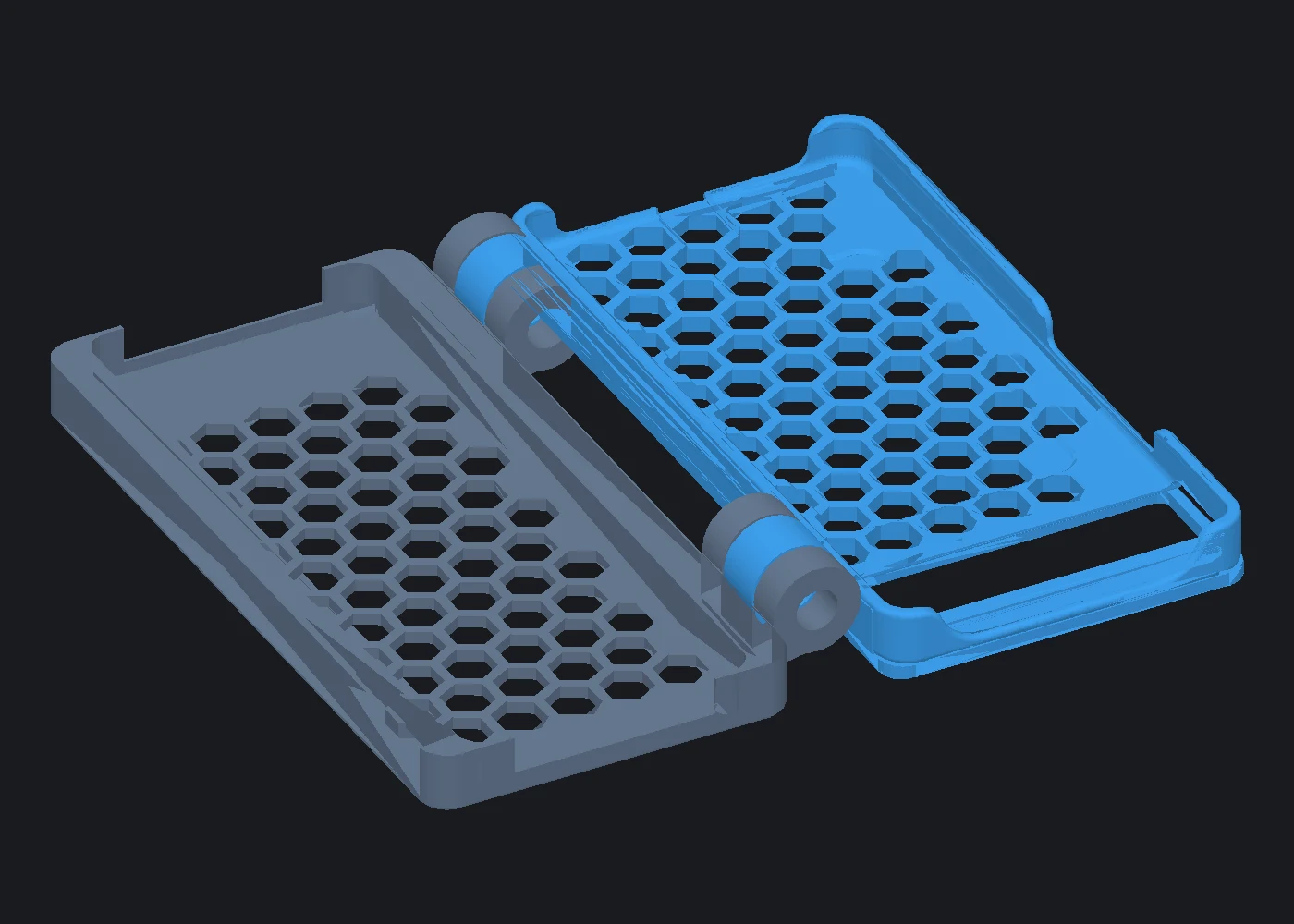

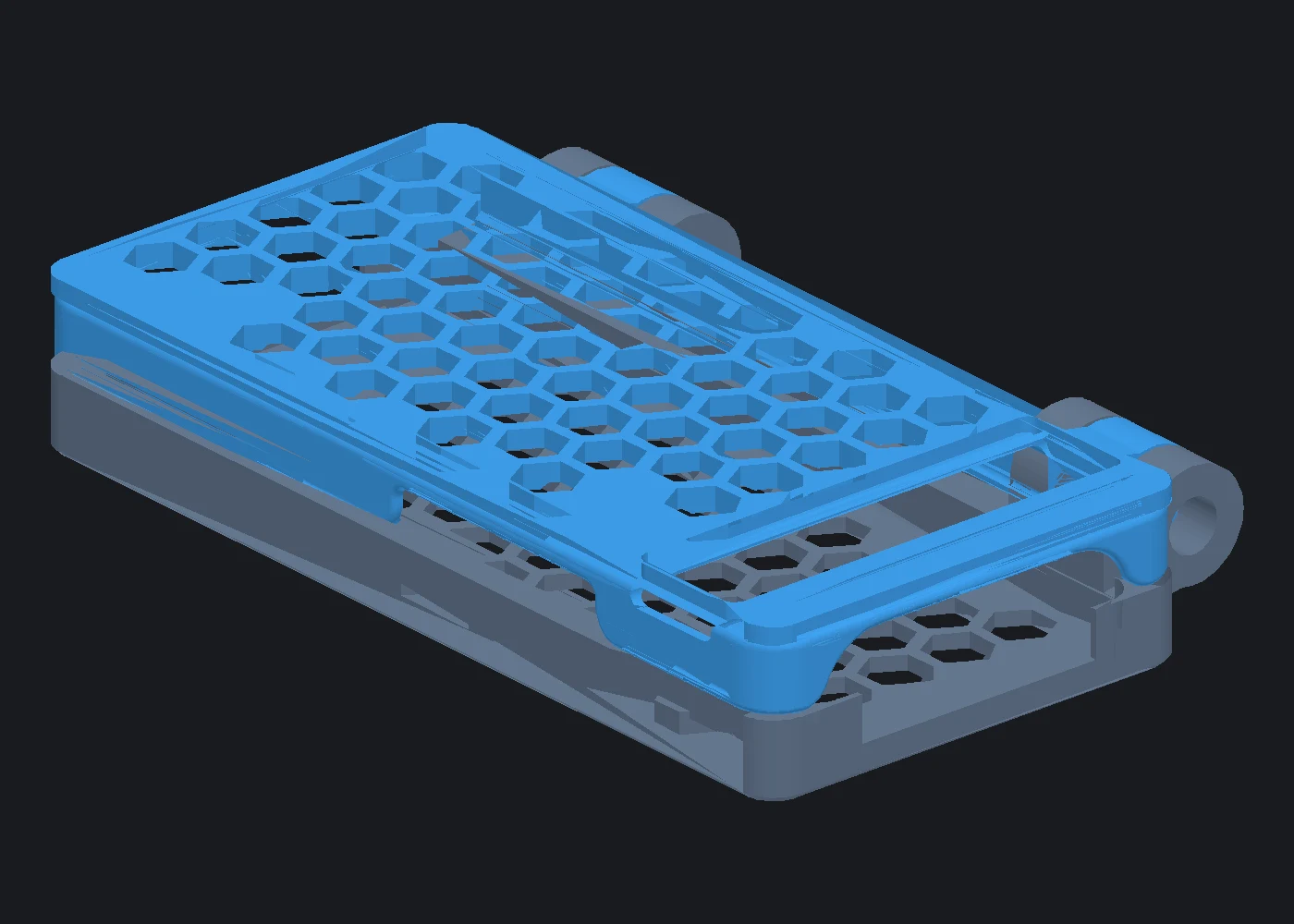

Die Renderings stammen direkt aus dem Druckpaket und zeigen Innenraum, Montage und mechanische Arbeitsstellung.
